基于 MuJoCo 与 ROS2 的四偏置舵轮简单仿真验证

本文记录四偏置主动脚轮（Powered Caster）全向底盘从“基础速度闭环”升级到“多模式控制与仿真监测”的完整验证过程。新版工程在原有 MuJoCo 模型、正逆运动学和 /cmd_vel 控制链路之上，增加了六种高层运动模式、Qt 目标位置控制台、独立实时曲线窗口、IMU、TF 与端到端集成测试。

项目使用 ROS2 Jazzy + MuJoCo 3.12.0 + C++17 + Python/Qt。模型、控制包、消息接口与诊断资料位于 Research_project 仓库 的 Offest_steeringWheel 目录。

1. 完整演示视频

下面的视频同时展示 MuJoCo 仿真、Qt 位置控制台、独立曲线监测窗口和 ROS2 运行状态，覆盖键盘速度控制、组合运动、世界位置控制、动态 Yaw 和安全停止。

建议重点观察：

• 机器人系纵向、横向速度下的舵角和轮速分配；
• 平移与旋转同时非零时，底盘连续走弧线而不是分步运动；
• 世界位置目标执行期间，位置误差和 Yaw 误差逐步收敛；
• 固定 Yaw 与动态 Yaw 两种位置模式的姿态变化差异；
• 停止后四路轮速快速回零，舵角保持在停止瞬间的位置。

2. 新版工程组成

新版 ROS2 工作区包含三个功能包：

src/
├── offset_caster_interfaces/       # MotionCommand / MotionStatus 自定义消息
├── offset_caster_mujoco_control/   # 运动学、MuJoCo、六模式控制器、IMU 与 TF
└── offset_caster_dashboard/        # Qt 位置控制台与独立曲线监测

与最初版本相比，主要新增内容如下：

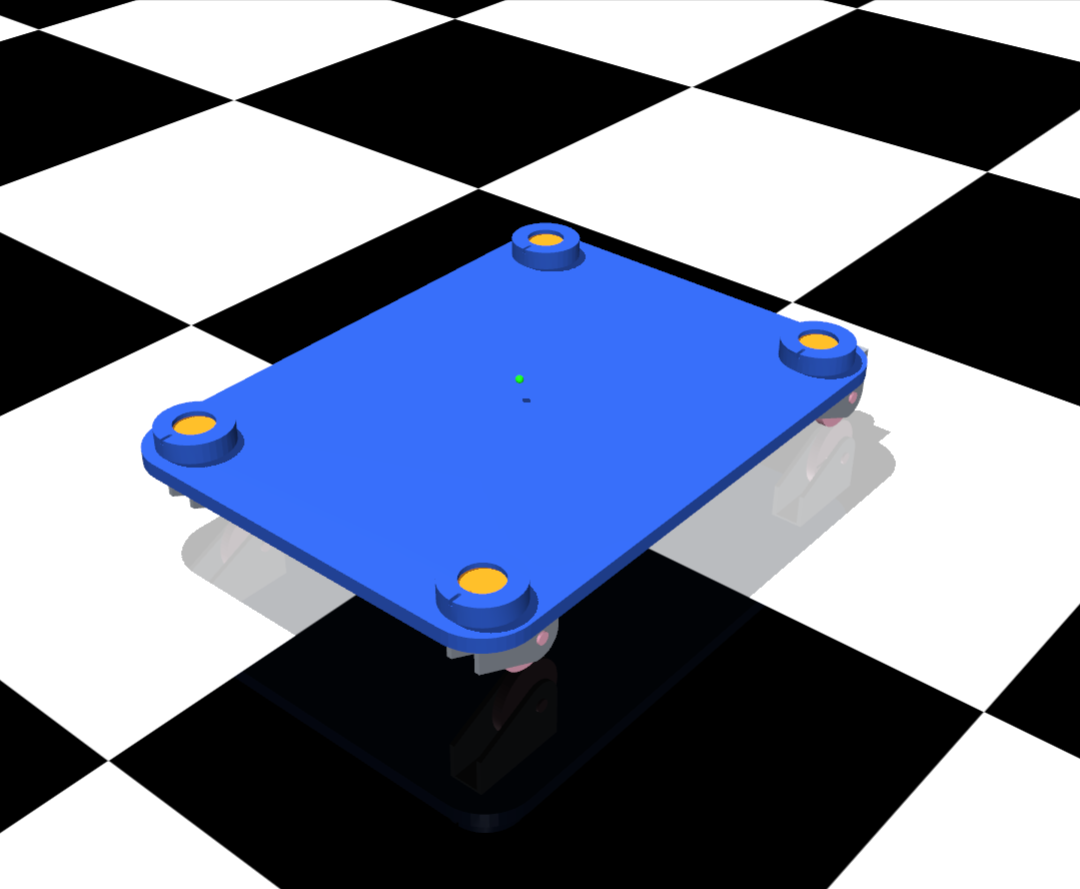

3. 模型与运动学参数

每个偏置主动脚轮包含一个转向关节和一个驱动轮关节。四个脚轮一共需要八路关节速度，但上层仍只需要给出底盘平面速度 (vx, vy, wz)。

当前关键参数为：

逆运动学根据当前舵角和目标 (vx, vy, wz) 计算四路舵速与四路轮速。正运动学使用八个脚轮约束求解三个底盘速度，并发布均方根残差。残差接近零说明脚轮状态较符合刚体运动约束；持续增大则可能来自转向过渡、打滑、参数不一致或状态异常。

当前质量、惯量和摩擦参数仍以“完成控制闭环验证”为主要目标，不能直接代替真实样机标定数据。

4. ROS2 数据链路

完整控制链路如下：

Qt 位置控制台
    │ /offset_caster/motion_command
    ▼
motion_controller_node ───────────────┐
    │ /cmd_vel                        │ /offset_caster/motion_status
    ▼                                 ▼
inverse_kinematics_node        Qt 控制台 / 曲线监测
    │ /offset_caster/joint_velocity_command
    ▼
mujoco_state_node ──► MuJoCo 执行器与 mj_step
    │
    ├── /joint_states ─────────► 逆运动学 / 曲线监测
    ├── /offset_caster/forward_velocity
    ├── /offset_caster/forward_kinematics_residual
    ├── /odom ─────────────────► 高层控制器 / Qt 控制台
    ├── /imu/data ─────────────► 高层控制器 / Qt 控制台
    ├── /tf、/tf_static
    └── /clock

teleop_twist_keyboard ──► /cmd_vel

键盘速度控制直接发布 /cmd_vel。Qt 位置控制先发布高层 MotionCommand，再由 motion_controller_node 闭环生成 /cmd_vel。两种入口最终共用逆运动学和 MuJoCo 执行链路。

切换控制入口前必须先停车：键盘按 k，或在 Qt 控制台点击“停止”，避免多个节点同时竞争 /cmd_vel。

5. 六种高层运动模式

MotionCommand 定义了停止之外的六种运动模式：

控制器会统一执行：

• 线速度幅值限制：默认 0.5 m/s；
• 角速度限制：默认 0.8 rad/s；
• 线加速度限制：默认 1.0 m/s²；
• 角加速度限制：默认 2.0 rad/s²；
• 位置误差和最短角 Yaw 误差闭环；
• 目标容差与持续到达判定；
• 非有限命令、超时状态和无效模式检查。

Qt 控制台目前只暴露两种世界位置模式；速度控制继续使用键盘终端。控制器核心和自定义消息保留全部六种模式，便于后续接入规划器或其他上层节点。

6. 构建与启动

推荐使用工程提供的 Dev Container，容器内包含 ROS2 Jazzy、MuJoCo 3.12.0、GLFW3、Qt 绑定、CMake、colcon 和中文字体。

进入容器后构建全部三个包：

cd /workspace
source /opt/ros/jazzy/setup.bash

colcon build --symlink-install
source install/setup.bash

启动完整系统：

ros2 launch offset_caster_mujoco_control \
  simulation_control.launch.py \
  enable_viewer:=true

该命令默认启动五个节点：

/mujoco_state_node
/inverse_kinematics_node
/motion_controller_node
/offset_caster_dashboard
/offset_caster_curve_monitor

服务器或 CI 中进行无界面验证：

ros2 launch offset_caster_mujoco_control \
  simulation_control.launch.py \
  enable_viewer:=false \
  enable_dashboard:=false \
  enable_monitor:=false

原生环境中模型不在默认位置时，增加：

model_path:=/absolute/path/to/offset_steering_wheel.xml

若容器内无法打开 MuJoCo 或 Qt 窗口，可在主机临时允许本地 root 用户访问 X11：

xhost +si:localuser:root

仿真结束后撤销：

xhost -si:localuser:root

7. 键盘速度与组合运动

保持完整仿真运行，在第二个终端执行：

source /opt/ros/jazzy/setup.bash
source /workspace/install/setup.bash

ros2 run teleop_twist_keyboard teleop_twist_keyboard \
  --ros-args --remap cmd_vel:=/cmd_vel

底盘约定 +x 为前进、+y 为左移、+z 正角速度为逆时针旋转。

验证组合速度也可以直接发布：

ros2 topic pub -r 20 /cmd_vel geometry_msgs/msg/Twist \
  "{linear: {x: 0.3, y: 0.1, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 0.4}}"

此时 /offset_caster/forward_velocity 中线速度和角速度应同时非零，/odom 的位置和姿态也应同时变化。

8. Qt 世界位置控制

完整 launch 会自动打开目标位置控制台，也可以单独启动：

ros2 run offset_caster_dashboard offset_caster_dashboard

界面分为三个区域：

1. 左侧选择“世界位置 · 固定 Yaw”或“世界位置 · 动态 Yaw”，输入绝对 X/Y/Yaw；
2. 中间同时绘制固定世界坐标轴和随底盘 Yaw 旋转的机器人坐标轴；
3. 右侧显示当前模式、高层命令、实时 /cmd_vel、位置/Yaw 误差和控制器状态。

点击“发送 / 保持”后，界面以 20 Hz 维持当前高层命令；修改目标并再次发送会创建新的命令 ID。点击“停止”会立即发布停止命令。

固定 Yaw

输入世界系目标位置和绝对 Yaw。控制器根据世界位置误差生成平移速度，并在整个移动过程中持续保持指定 Yaw。

动态 Yaw

输入世界系目标位置与最终 Yaw。控制器记录起始姿态，再根据位置完成进度通过平滑插值生成当前 Yaw 参考值，使位置和姿态同步接近目标。

9. 独立曲线监测

监测窗口可单独启动：

ros2 run offset_caster_dashboard offset_caster_monitor

它使用 20 秒滚动窗口显示：

“暂停 / 继续”只停止或恢复图表采样，不会改变机器人控制；“清空”用于开始一轮新的对比实验。

键盘模式没有世界位置目标，因此误差曲线主要用于两种 Qt 位置模式。舵角和轮速曲线在键盘与位置控制期间都会更新。

10. IMU、里程计与 TF

MuJoCo 模型在底盘中心设置 imu_site，发布：

• /imu/data：姿态、角速度和线加速度；
• /odom：MuJoCo 世界系位姿与正运动学速度；
• /tf：动态 world → base_link；
• /tf_static：静态 base_link → imu_link，当前 z = 0.07 m。

运行时检查：

ros2 run tf2_ros tf2_echo world base_link
ros2 run tf2_ros tf2_echo world imu_link
ros2 run tf2_tools view_frames

当前 IMU 使用理想仿真数据和配置协方差，没有注入随机噪声。用于状态估计研究时，需要进一步增加噪声、偏置和漂移模型。

11. ROS2 接口

常用观察命令：

ros2 topic echo /offset_caster/motion_status
ros2 topic echo /offset_caster/forward_velocity
ros2 topic echo /offset_caster/forward_kinematics_residual
ros2 topic echo /joint_states
ros2 topic echo /odom
ros2 topic echo /imu/data

12. 自动化验证

构建后运行：

colcon test
colcon test-result --verbose

控制包当前包含七组自动化验证：

本次在无界面 MuJoCo 中实测 offset_caster_mujoco_control：

100% tests passed, 0 tests failed out of 7

集成测试会先发送机器人系组合速度，确认底盘同时发生位移和 Yaw 变化；随后分别发送固定 Yaw 与动态 Yaw 的世界位置命令，并检查位置误差和最终 Yaw 误差进入容差。

Qt 测试需要可用的 Qt 平台环境；没有 X11/Wayland 的容器应采用匹配的 offscreen/minimal 平台插件，或只在无界面任务中关闭 dashboard 和 monitor。

13. 安全机制与验收标准

系统包含多层停止和输入检查：

• 高层命令、机器人状态和时间步必须为有限数值；
• 高层命令或状态超时后，运动控制器停止输出；
• /cmd_vel 超过 0.5 秒未更新时，逆运动学发布零速度；
• 关节指令超过 0.25 秒未更新时，MuJoCo 执行器置零；
• 逆运动学在四个转向角全部就绪前不会输出运动指令；
• 位置目标需要在位置与 Yaw 容差内持续 0.2 秒才判定 REACHED。

一次完整验收应满足：

• 五个节点均存在且只启动一套；
• 前进、横移、原地旋转和组合运动方向正确；
• 固定 Yaw 位置模式能够保持目标朝向并到达位置；
• 动态 Yaw 位置模式的位置和最终朝向均进入容差；
• /imu/data、/odom、/tf 和 /tf_static 持续有效；
• 曲线窗口能够显示误差、舵角和轮速，并在停止后看到轮速回零；
• 控制包七项自动化测试全部通过；
• 停止或通信超时后底盘不会继续运动。

14. 当前结论与后续方向

新版工程已经从单一 /cmd_vel 仿真扩展为可观测的多模式控制系统：底盘能够执行机器人系速度、世界系目标位置和 Yaw 协同控制；Qt 控制台提供命令输入与状态反馈；独立曲线窗口用于检查误差和关节响应；IMU、里程计与 TF 为后续导航和状态估计提供了标准接口。

当前结论仍属于仿真控制链路验证。下一步可以继续：

1. 使用 rosbag 记录命令、误差、关节、里程计、IMU 和 TF，离线统计上升时间与稳态误差；
2. 用 CAD 或实测数据替换质量、惯量、摩擦和执行器参数；
3. 为 IMU 增加噪声、零偏与漂移，并接入 robot_localization；
4. 增加路径跟踪、轨迹规划、Nav2 与避障接口；
5. 接入真实编码器和电机驱动层，验证仿真到实机的接口一致性。

从工程推进角度看，先用自动化测试与可视化监测同时确认“算法正确、链路可运行、状态可观察”，再逐步提高动力学精度，能够明显降低后续调试成本。
